NVIDIA GeForce GTX 560 Ti

Tal como vimos con la GTX 580 y la GTX 570, esta nueva tarjeta de NVIDIA estrena un nuevo GPU, el GF114, que viene a reemplazar lo que hace pocos meses atrás fue una tarjeta que marco el precedente de lo que sería el despertar de NVIDIA. Las mejoras en este nuevo GPU se hacen presentes y permitieron elevar las frecuencias de este, además de incorporar ocho nuevos motores Polymorph más que los de una GTX 460 1GB, junto con esto la tarjeta cuenta con memorias de mayor ancho de banda, lo que la convierte en una segura respuesta ante el avance del mercado de tarjetas de video.

Según el propio fabricante,  que ayer llenaba de glorias, flores, besos y abrazos su producto estrella, hoy esa tarjeta que tanto revuelo causo ya no es más que un porcentaje y más encima inferior al de la nueva GTX, a veces suele ser un poco sarcástico como los fabricantes utilizan sus mismos productos estrellas del pasado para promocionar sus nuevas invenciones.

La GeForce GTX 560 Ti cuenta con el mismo diseño de SM que una GTX 460, pero con 48 núcleos CUDA sumando 384, cuatro “dispatch units” junto con 8 unidades de textura y las unidades especiales con que cuenta cada SM. Los cambios si bien no son tan radicales son suficientes como para hacer de la GTX 560 Ti una tarjeta que rinde más y mejor (por el momento en el papel) que una tarjeta de hace poco más de 6 meses. Como podrán ver las especificaciones son similares a las de una GTX 460 1GB, pero con frecuencias más altas y más núcleos CUDA.

Aquí no ha pasado, olviden todo, los sitios de guerra declarada, las malas prácticas y todo lo que pudiese un fabricante hacer para restarle prestigio a un competidor, directo o indirecto. Cómo no, si sobre la mesa te ponen 1500 millones de los verdes, así cualquiera se hace amigo, hasta del diablo.

Con esta imagen, tomada por nuestra fiel cámara los dejamos más que invitados a enterarse cómo rinde la GTX 560 Ti, la primera en revivir ese mítico par de letras que tantos buenos recuerdos nos traen a los que llevamos muchos años en esto del hardware.

Primera Mirada: GTX 560 Ti

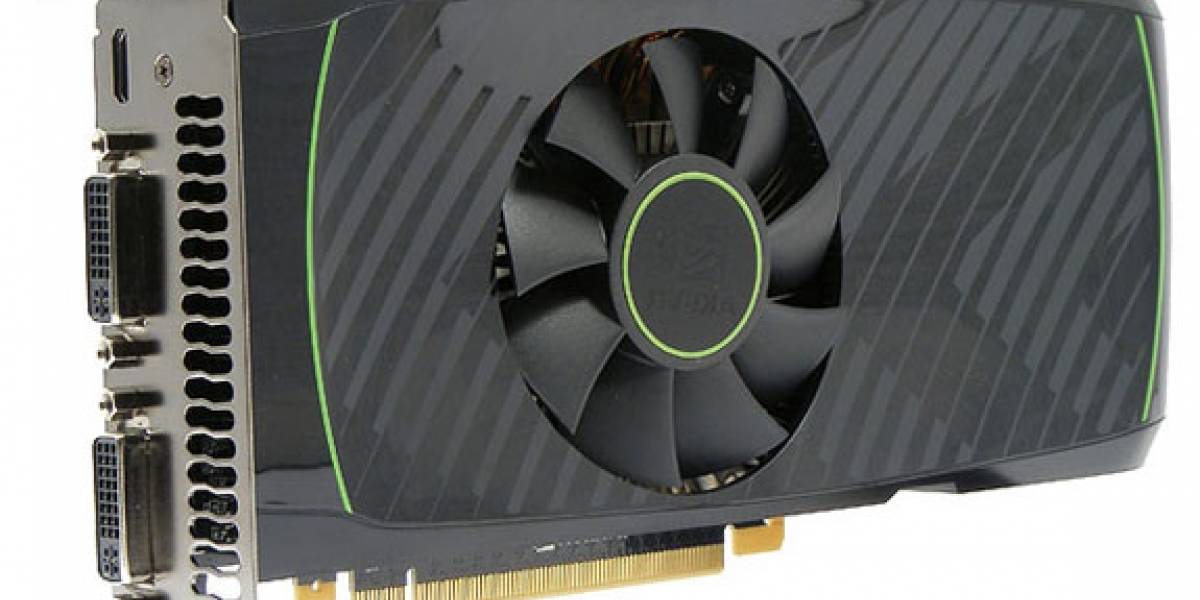

Con un aspecto similar al de una GTX 460 se presenta la nueva GeForce GTX 560 Ti, manteniendo el esquema de colores en negro brillante, negro mate y verde con el emblema de la compañía de fondo en la carcasa.

Por la parte posterior del PCB se aprecia que este no es cubierto por nada y que al igual que en una GTX 460, deja todo al descubierto.

Las salidas de video son las usuales para una tarjeta de la serie GTX 500, contabilizando dos puertos DVI y un mini-HDMI, además de la rejilla que permite evacuar el aire caliente de la tarjeta al exterior del gabinete.

Retirando una serie de tornillos logramos sacar el disipador, que muy firme es sostenido sobre toda la parte frontal de la tarjeta, entregando refrigeración pasiva y activa a los diferentes componentes de la tarjeta.

Destripando un poco el disipador queda al descubierto que este fue modificado tomando como punto de comparación el sistema de refrigeración de una GTX 460, el que cuenta con tan solo 2 heatpipes, mientras que a esta tarjeta se le añadió un tercero.

El ventilador que está posado justo en medio del disipador consume 7,2 W y su sonido es “agradable” tomando en cuenta que nuestro gabinete se encuentra abierto porque es un Antec Skeleton.

Ya retirado el sistema de refrigeración que en evidencia todo lo que la GTX 560 Ti trae para los usuarios en un espacio compacto, comenzando por el GPU GF114 que con 384 shaders espera completar esos recovecos desocupados que aún quedan en el mercado de tarjetas de video.

Las memorias son 8 y corresponden a unas Samsung K4G1032FE-HCO4, que tienen como especificación de frecuencia 1250MHz, es decir 5000MHz efectivos. Aunque el fabricante nos dice que podemos llegar a muchos MHz en las memorias considerando la frecuencia con que operan en esta placa, hay que tener en cuenta los tiempos y voltajes a los cuales operan en esta tarjeta, por lo que no necesariamente es posible llegar a la frecuencia máxima.

Las fases de poder aumentaron en número para el GPU, tomando en cuenta que una GTX 460 tiene tan solo tres fases de poder, esta nueva GTX 560 Ti cuenta con cuatro y que además según el propio fabricante es más robusta que otras anteriores. Se puede observar que la gran cuota de energía que consume la tarjeta proviene de dos conectores de 6 pines ubicados de forma que sus conectores quedan paralelos al puerto PCIe.

El  encargado de manejar las fases de poder el GPU es un chip bajo la marca ON, con su modelo NCP5388, que curiosamente data de la época de los antiguos Pentium 4. En materia de especificaciones, este circuito integrado es capaz de manejar 2, 3 y 4 fases de poder, tiene una precisión de más menos 0,75 % en el voltaje que entrega, balancea la corriente entre fases, posee protección contra sobre voltajes, monitorea temperatura y algo no menos importante es que no contiene plomo, nocivo metal pesado con conocidos efectos dañinos para la salud humana y que muchos seres vivos que lo bioacumulan.

Plataforma y Metodología

La plataforma que utilizamos en esta ocasión se la detallamos en la siguiente tabla:

Metodología de Pruebas

Como siempre lo hemos hecho, correremos una serie de pruebas que incluyen tanto benchmarks sintéticos como juegos “de verdad”, para así poder determinar cómo se desempeña la VGA en cuestión en terreno. Las pruebas comparativas serán las que obtuvimos en el análisis de las HD 6900, para así poder tener puntos de referencia con los cuales comparar el rendimiento de la protagonista; las pruebas serán corridas 3 veces (y en algunos casos las suficientes hasta que quedemos conformes) y los resultados serán promediados para así obtener números lo más fidedignos posible. El overclock que publicamos será el máximo estable para nuestras condiciones de trabajo, que sea capaz de correr sin problemas todas las pruebas (o la gran mayoría de ellas) en su máxima configuración de detalles y filtros según nuestra plataforma de pruebas. Las temperaturas se informarán para los diferentes regímenes de revoluciones y de frecuencia (overclock), mientras que el consumo será evaluado en dos situaciones de carga que se detallan en el gráfico respectivo.

Overclock,Temperatura y Consumo

Con un optimismo más allá del normal nos sentamos frente al computador para ver que tal nos iba con esta tarjeta y a medida que subíamos las frecuencias surgió la pregunta de si seríamos capaces de lograr 1000 MHz en el GPU, por el número solamente. Dicho lo anterior y luego de lograr un margen de overclock aceptable comenzamos a evaluar de qué forma lo haríamos para sí o sí llegar al Gigahertz. Lo primero fue asistir a la tarjeta en las inmediaciones de esta con un ventilador, para simular las condiciones más óptimas de ventilación de un gabinete cerrado, luego comenzamos a elevar la frecuencia y a su vez uno que otro parámetro necesario hasta que llegamos de forma estable a lo que queríamos.

GTX 560 Ti sin y con overclock

Acá una captura de 3DMark Vantage en modo Extreme corriendo con nuestro máximo overclock con sobre voltaje para el GPU.

Overclock máximo GTX 560 Ti, con sobre voltaje en el GPU

La temperatura en trabajo fue controlada eficazmente por el sistema, no requiriendo de nuestra intervención para mantenerse en un rango seguro, aunque como bien saben, nosotros siempre tenemos algo que decir y porque no probar con las máximas revoluciones configurables del ventilador, llegando a obtener los siguientes resultados.

Por último para este apartado tenemos el no menos importante Consumo eléctrico, que posiciona a la nueva GeForce GTX 560 Ti bajo una GTX 570 y sobre las Radeon HD 5870, 6950, 6870, además de ser más consumidora que la pequeña GTX 460 1GB.

Pruebas Sintéticas

Futuremark 3DMark Vantage

Como era de esperarse, la GTX 560 Ti rinde mejor que una GTX 460 y 470, además de dejar en el camino a las Radeon HD 6870, 6850 y 5850 en la primera prueba, mientras que en la más exigente configuración de esta prueba la nueva tarjeta se ubica bajo una HD 6970.

Unigine Heaven 2.1

En este caso vemos que, el motor de teselado de la HD 6950 le da un buen envión permitiéndole superar sin problema alguno el rendimiento de esta nueva  GTX 560 Ti, donde esta última se ubica en la mitad de la tabla.

Pruebas en Juegos

Alien vs Predator

Comenzando las pruebas en juegos vemos que la GTX 560 Ti logra dejar en el camino a tarjetas que juegan en su mismo rango de precios y que a su vez esta última también se queda bajo las recién lanzadas HD 6900 de AMD y por supuesto que queda bajo la GTX 570.

Far Cry 2

Saltando a Far Cry 2 vemos que la nueva tarjeta sube en el ranking desde la mitad a la parte superior de la tabla, posicionándose justo bajo una Radeon HD 6970, lo que habla bien del trabajo realizado en el GF114.

Metro 2033

En la primera resolución que probamos para Metro 2033 la GTX 560 Ti logra mantener su posición sin mayores complicaciones y mostrando un rendimiento más que aceptable, pero, al momento de ponerse rudos y elevar la resolución la nueva GeForce desciende un puesto y queda justo bajo sus hermanas mayores ( GTX 580 y GTX 570) y también bajo las nuevas Radeon HD 6900.

S.T.A.L.K.E.R.: Call of Pripyat

En el último juego de este análisis tenemos que la GTX 560 Ti se ubica entre la mitad y la parte inferior de la tabla, donde es hasta superada por la “antigua” Radeon HD 5870 que aún sigue vigente  demuestra que todavía puede ser una buena competencia.

Conclusión

Comparativamente hablando, la GTX 560 Ti es mejor en cuanto a rendimiento y costo versus una GTX 460 siendo esta última la tarjeta que marcó la diferencia, el  antes-y-después de NVIDIA en este último período, recuperando el protagonismo tras una generación y media a la baja. En cuanto al rendimiento neto tenemos que la nueva tarjeta supera de forma limpia y con un porcentaje similar al que el fabricante promociona en algunas de nuestras pruebas, siendo en el único juego que no se llega al número mágico (sí, es el mismo que piensan, el 33) Far Cry 2. El overclock en esta tarjeta fue casi tan simple como lo fue en la GTX 460, simplemente subir y subir a largos trancos hasta que llegáramos al límite primario, luego con un poco de ayuda llegamos al mentado Gigahertz en el GPU y a los 2 GHz en los shaders. Siguiendo por la misma línea, el consumo no fue alarmante pero si 45W superior al de una GTX 460 1GB y también superior al de la nueva HD 6950, pero por el costo de la tarjeta puede que muchos se inclinen por esta ya que al día de hoy, fecha de lanzamiento, el precio sugerido por NVIDIA es de USD$249, lo que la ubica bajo las nuevas Radeon HD 6900 y sobre las Radeon HD 6800, justo en medio. En el último análisis de tarjetas de video nos reservamos el premio para la HD 6950, ya que anticipábamos que podía ser precipitado tal reconocimiento teniendo la 560 en nuestras manos y estábamos en lo cierto: la verdad está tan peleado el rendimiento entre la GTX 560 Ti y la Radeon HD6950 que no podemos recomendar una sobre la otra, aunque si una de las dos baja de precio de forma notable puede desbalancear este precario equilibrio. Ahora, AMD aún tiene su carta de reserva, que generalmente consiste en bajar los precios el día del lanzamiento del producto de NVIDIA, como para hacer más corta la celebración. Ya en el mercado, la GTX 560 Ti logró el objetivo de seguir empujando el barco en la dirección de avance, por lo que ahora solo resta esperar que diferentes fabricantes saquen sus versiones mejoradas, con super overclock o con sistemas de refrigeración ultra silenciosos y eficientes.

Lo Bueno

1. Rendimiento superior al producto que espera reemplazar.
2. Excelente márgen de overclock en el GPU.
3. Costo rendimiento balanceado en favor del comprador.

Lo Malo

1. Las memorias se elevaron muy poco en frecuencia considerando su límite teórico de diseño.
